АВТОМАТИЗИРОВАННАЯ ПАСПОРТИЗАЦИЯ ОБЪЕКТОВ ЖКХ. ЭЛЕКТРОННАЯ КАРТА.
ТЕПЛОВЫЕ И ГИДРАВЛИЧЕСКИЕ РАСЧЕТЫ.

Компания ООО "СК АЛ СОФТ" (г. Москва) предлагает Вашему вниманию программное обеспечение, позволяющее решить  задачи, стоящие перед организациями коммунального хозяйства, обслуживающими тепловые, водопроводные и канализационные сети населенных пунктов.

Возможности:

• Контроль технического состояния оборудования и коммуникаций.
• Прогнозирование аварийных ситуаций.
• Автоматизированная система поддержки принятия решения руководителем в аварийных ситуациях, при проведении планово-предупредительных ремонтов и обслуживания сетей, при проектировании строительства новых сетей.
• Создание электронных паспортов зданий и коммуникаций с подробными характеристиками каждого объекта и привязка этой информации к электронной карте.
• Гидравлические расчеты.
• Ведение созданной базы данных, корректировка информации по мере ее изменения.
• Получение оперативной информации по любому объекту электронной карты.

Данный программный продукт достаточно компактен, но, при наличии подробной базы данных, может использоваться для любых заданных пользователем масштабов, как для отдельного здания, так и для квартала, района, города, региона. База данных создается по перечню запросов. Осуществляется создание структуры, ввод информации и привязка к объектам, нанесенным на электронную карту.

Электронная карта населенного пункта создается с помощью специализированного редактора. При работе пользователя с программным обеспечением на экран дисплея выводится подробная электронная карта, на которую нанесены инженерные сети со всеми элементами.

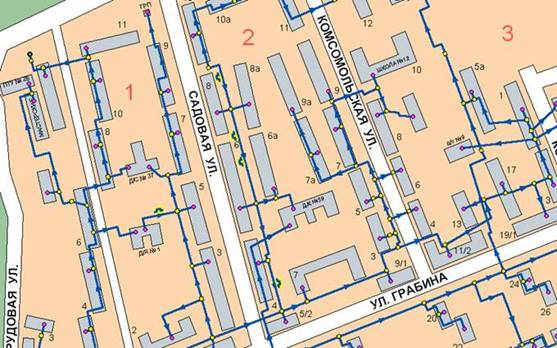

Рис. 1. Пример участка схематичной электронной карты.

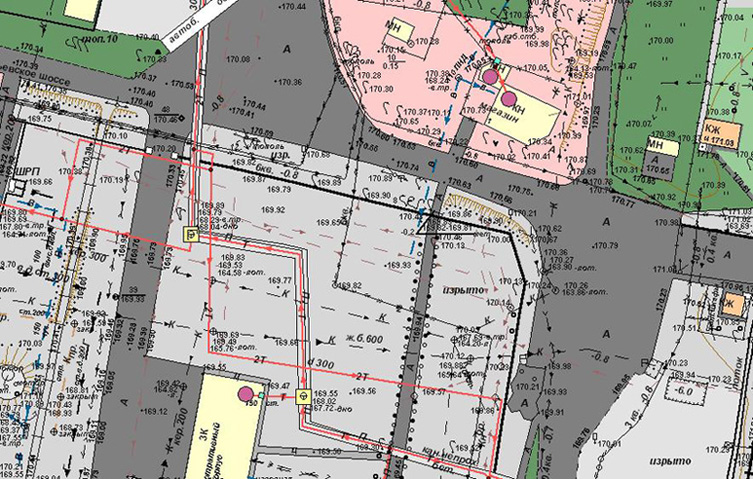

Рис. 2. Пример участка топографической электронной карты

Карты создаются посредствам послойного отображения на цифровой карте объектов населенного пункта и инженерных сетей.

Рис. 3. Пример списка отображенных на электронной карте слоев.

Компьютерная графика позволяет отображать оперативную схему на экране монитора, удобно и быстро вносить в схему изменения, дает возможность совместить оперативную схему с картой местности, вести по объектам сети атрибутивные базы данных.

Есть возможность получения развернутой информации по объекту, выбранному на карте, открыв паспорт объекта. Производится паспортизация всех объектов, нанесенных на электронную карту.

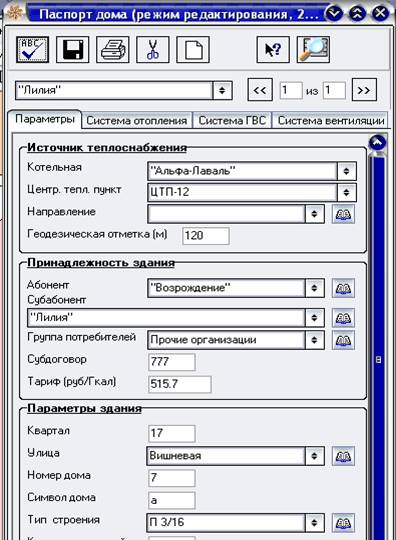

Рис. 4. Пример формы паспорта объекта «жилой дом».

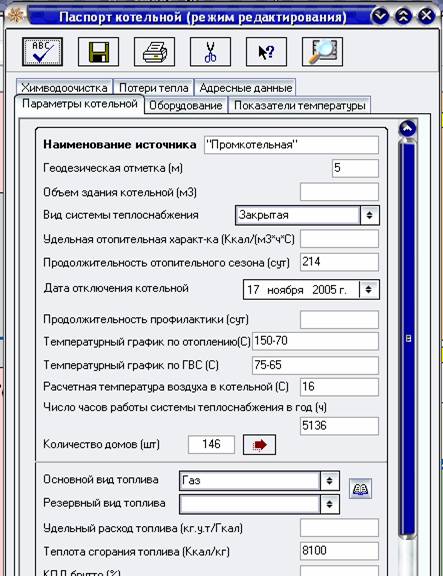

Рис. 5 Пример формы паспорта объекта «Котельная».

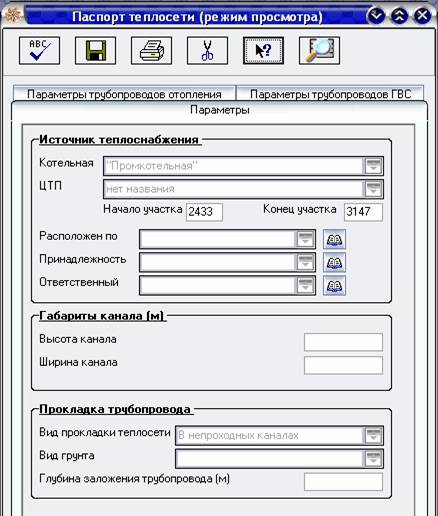

Рис. 6. Пример формы паспорта объекта «Участок тепловой сети».

Что очень важно для сотрудников абонентских отделов теплосетей, в базу данных вводятся паспорта всех субабонентов,  арендующих помещения в зданиях.

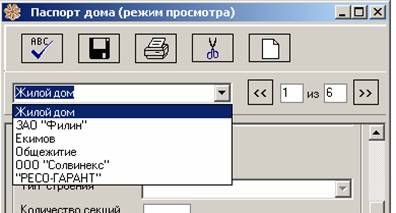

Рис. 7. Пример списка субабонентов.

Программой предусмотрено получение подробной информации об установленном на ЦТП и котельных оборудовании непосредственно из паспортов этих объектов, с возможностью вывода ее на печать. Перечень оборудования и список необходимых характеристик согласуется с Заказчиком.

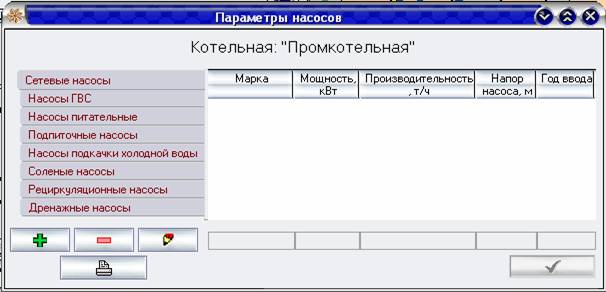

Рис.8.  Пример формы «Параметры насосов».

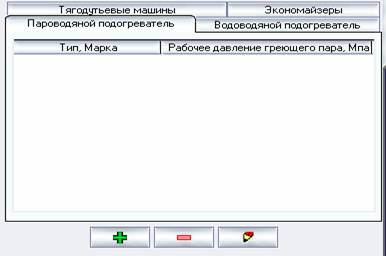

Рис.9 . Пример формы с характеристиками установленного в Котельной оборудования.

Внизу карты, при перемещении по ней курсора, отображаются координаты точки, в которой он находится. Сервис позволяет изменять масштаб, как по произвольному выбору, так и автоматически нажатием клавиши "мыши" по управляющей кнопке; "вырезать" участок карты для более детального рассмотрения; определять расстояния по прокладываемому пользователем маршруту.

Пользователь может изменить графическое отображение любого из объектов, а также добавить к сформированной структуре новые узлы, например "Внезапное сужение (расширение)" - изменение диаметра на участке тепловой сети, "Граница балансовой принадлежности", "Узел учета тепловой энергии", "Компенсатор" и т.д.

Конкретные реализации по уровню сложности и набору сервисных возможностей могут быть различными исходя из требований Заказчика. Можно выбрать как один элемент, так и бесконечное множество, "высветить" их на карте, заказать любой расчет, заложенный в программное обеспечение, получить данные в печатной форме. Отчетный период по окончании месяца, квартала, полугодия и т.д. занимает от 40 мин. до 1 часа. Отчетные данные можно получать  на любую дату, указанную пользователем.

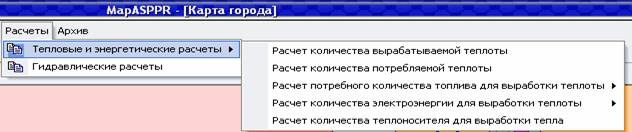

Рис. 10. Пример вызова расчетов.

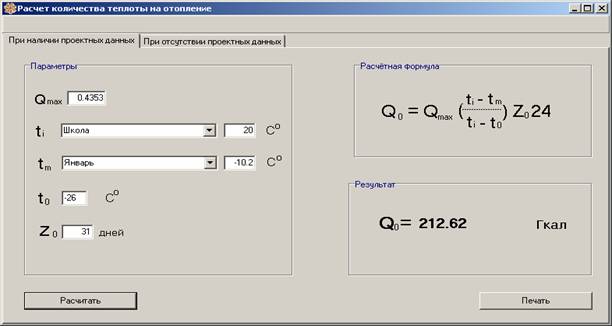

Рис.11.  Форма для расчета «Расчет количества теплоты на отопление».

Программное обеспечение дает возможность выбора любой группы объектов, отображенных на электронной карте, для последующих расчетов.

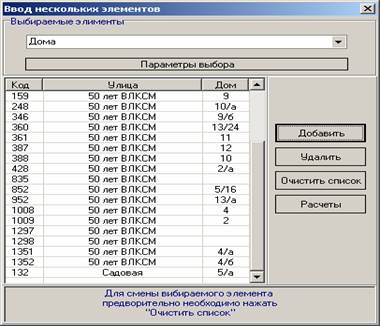

Рис.12. Пример формы для выбора нескольких объектов.

При отсутствии в базе данных параметров, необходимых для производства расчетов, выводятся соответствующие сообщения для довода информации, т.е. автоматически отслеживается полнота базы данных.

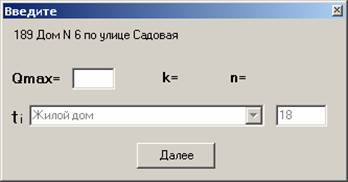

Рис. 13. Пример сообщения об отсутствии информации в БД.

Перечень расчетов может быть любым по Вашему заказу.

Кроме возможности выполнения технологических расчетов для разных режимов сети, связь оперативной и расчетной схем позволяет решать задачи поиска отсекающих устройств при локализации аварий и автоматическое получение списка отключенных объектов для записи в журнал отключений. Ведение журнала отключений в электронном виде может быть организовано так, что по нему можно восстанавливать состояние расчетной сети на определенную дату.

Системы теплоснабжения, водоснабжения и канализации могут быть представлены сложной структурой взаимосвязей между различными объектами.

Пользователь может просмотреть весь перечень нормативно-справочной информации, входящей в состав базы данных, при наличии доступа произвести редактирование (в случае работы с программным обеспечением нескольких операторов используется разграничение доступа к информации во избежание ошибок). При редактировании используются установленные символы, обозначающие операции: изменить, удалить, добавить, запомнить, отменить и т.п. Печать производится установленным порядком с выбором пользователем параметров печати. На всех режимах при замене, удалении, изменении информации следует дополнительный запрос на подтверждение или отмену действий.

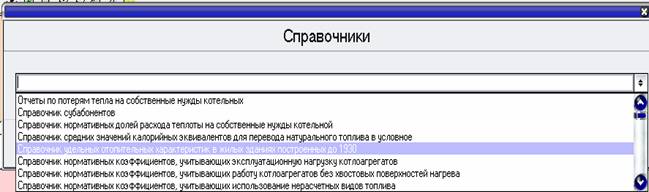

Рис. 14. Пример списка нормативно-справочной информации.

 Удобный сервис позволяет произвести отбор (поиск) объектов электронной карты, вывести статистику, подсчет, любую выборку по заданным параметрам. Выбранный из полученного перечня объект «подсвечивается» на электронной карте.

Рис.15. Пример списка объектов для выборочного поиска.

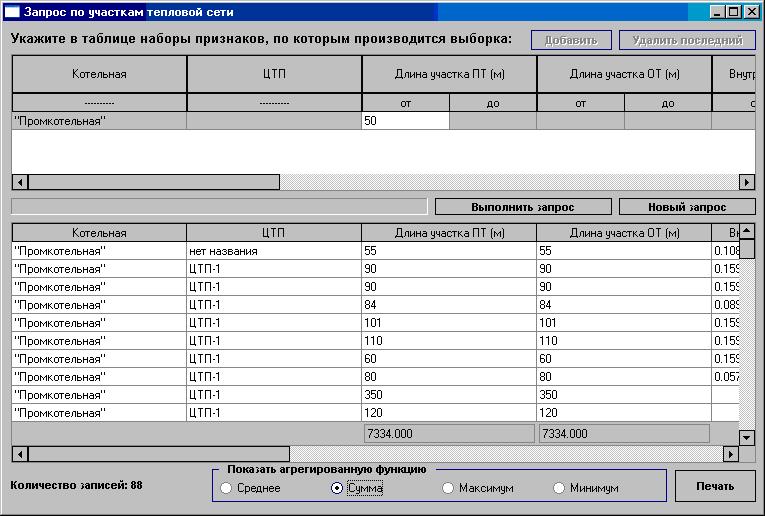

Рис. 16. Пример выборки (поиска) объектов по заданным параметрам.

Для удобства работы Заказчика возможна разработка любой модификации программного продукта. Наши специалисты выезжают к Заказчику для согласования всех вопросов, демонстрации возможностей программы и заключения договора в любое удобное для Вас время. Стоимость электронной паспортизации сети города исчисляется из расчета 8500 рублей за 1 км протяженности двухтрубной сети. Имеется серьезный опыт работы с ЖКХ районов Московской области с положительными результатами.

Кроме того, по дополнительному соглашению группой инженерных изысканий ООО "СК АЛ СОФТ" может быть проведена инвентаризации инженерных сетей, в ходе которой  осуществляются следующие работы:

• Топографо-геодезическая съемка и привязка объектов к близлежащим объектам с составлением абрисов и заполнением геодезических журналов;
• Цифровая фотосъемка оборудования, арматуры тепловых камер;
• Обмер помещений тепловых камер;
• Оценка технического состояния арматуры;
• Составление схемы установленного оборудования;
• Заполнение  соответствующей документации: формуляров установленного образца, бланков подробного технического состояния арматуры и помещений на предмет утечек, затопления, загазованности, состояния стен и перекрытий, состояния изоляции трубопроводов.

По окончании обследования производится воссоздание существующей схемы инженерных сетей, перевод в электронный вид, подключение к  схеме абрисов, фотографий, формуляров. Это дает возможность видеть состояние сетей, осуществлять правильное планирование ремонта и технического обслуживания инженерных сетей.

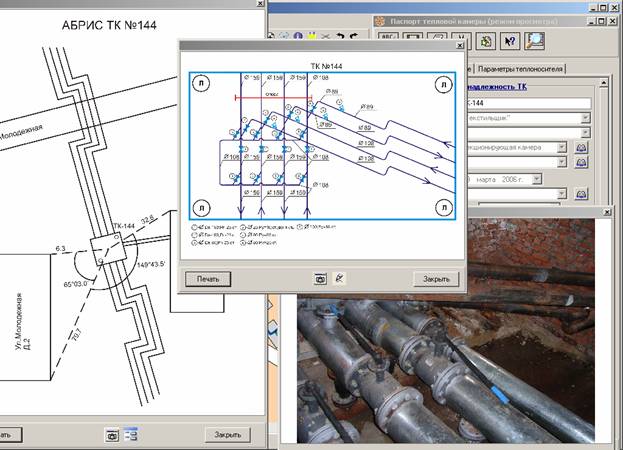

Рис. 17. Пример вывода на дисплей фотографий, абриса, схемы
